【DVDドライブが開かない！】Panasonic CF-SX1 ちょっと特殊なドライブ修理

市川市のお客様からノートパソコンの光学ドライブ(DVDドライブ)が開かなくなったというご相談です。

今回修理した機種
メーカー：Panasonic
モデル：CF-SX1
症状：DVDドライブが開かない

症状 / 発生状況

「以前からDVDドライブを開けるスイッチが効きづらくなっていたが、数回に一度は開けることができたのでだましだまし使っていた。
ただ、ついに完全に効かなくなってしまった。
DVDを使う機会が多く、買い替えも検討しているがこの機種がとても使いやすく気に入っているので、できれば修理してこのまま使いたい。
ネットで調べて自分でスイッチかDVDドライブの交換に挑戦しようとしたけど複雑な作りで諦めました。」
とのことです。

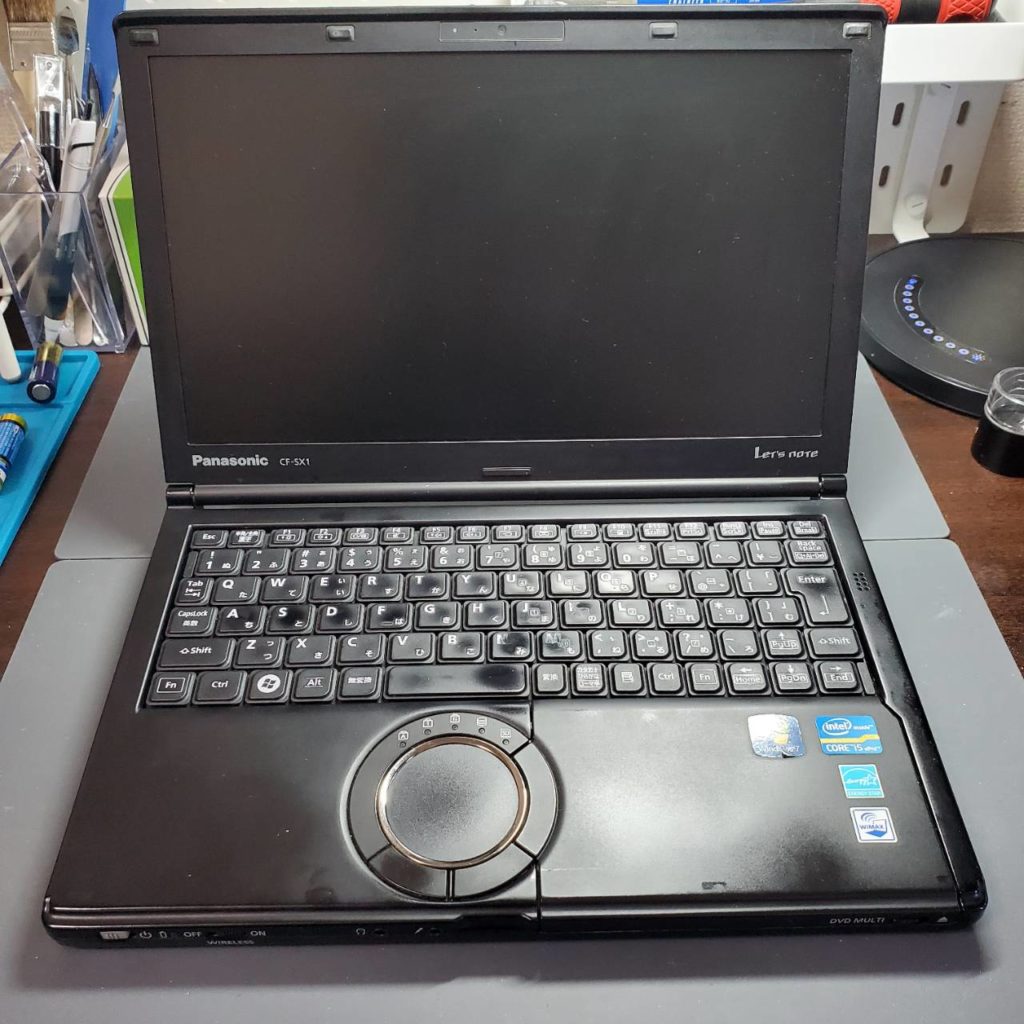

Panasonic Let’s note CF-SX1
根強いファンが多い黒レッツです。
Let’s noteは昔から殆ど形も変わらず堅牢で軽量、好きな人はかなり好きで一途に使い続ける人が多い機種です。
今回のお客様もDVDの取り込みなどがメインで、使い慣れてるからということで発売当初から一度も買い替えずに使っていたということです。
これまではメモリを交換したくらいで不具合らしい不具合はなかったのに、ついにこの時が来たのかと嘆いておられました。

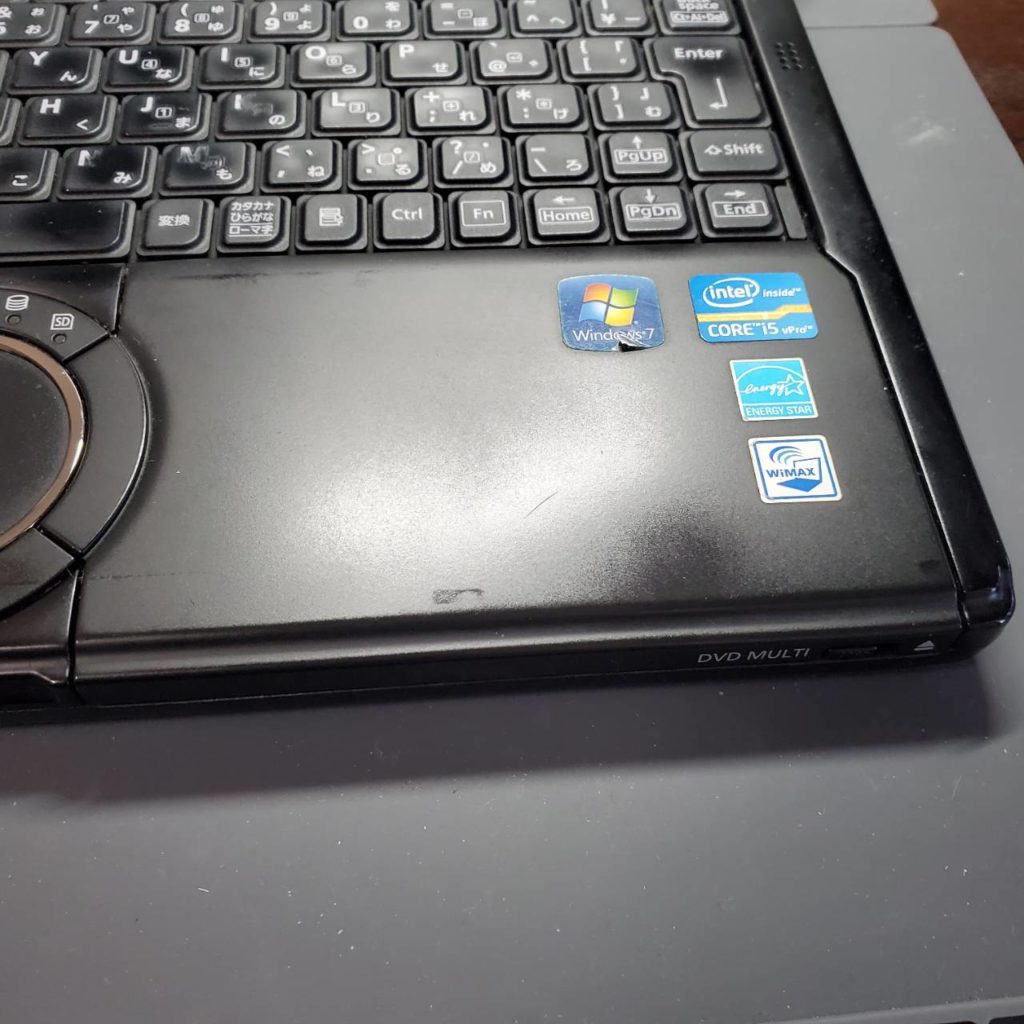

右端にある▲のマークの隣のツマミが開閉スイッチです。
確かにスイッチを押しても全く反応しません。
そこで本当にスイッチ自体が壊れているのか確認するため、Windows上で操作してみましたがうんともすんとも言いません。
これは・・おそらくスイッチは無関係ということで

分解して真犯人を探す

Let’s noteはこの辺りの機種から以前に比べ分解がしやすくなりはしたんですが・・
それでも「意地でも修理させたくないの？」というレベルの複雑な分解工程・・・
まあ、これだけ複雑に頑丈に作ってるから長い間壊れずに使えるのかもしれないですね。

というわけでようやく分解が終わり調べてみると、やっぱりスイッチには問題がなくドライブ本体自体も正常に動作してます。

真犯人を見つけました。

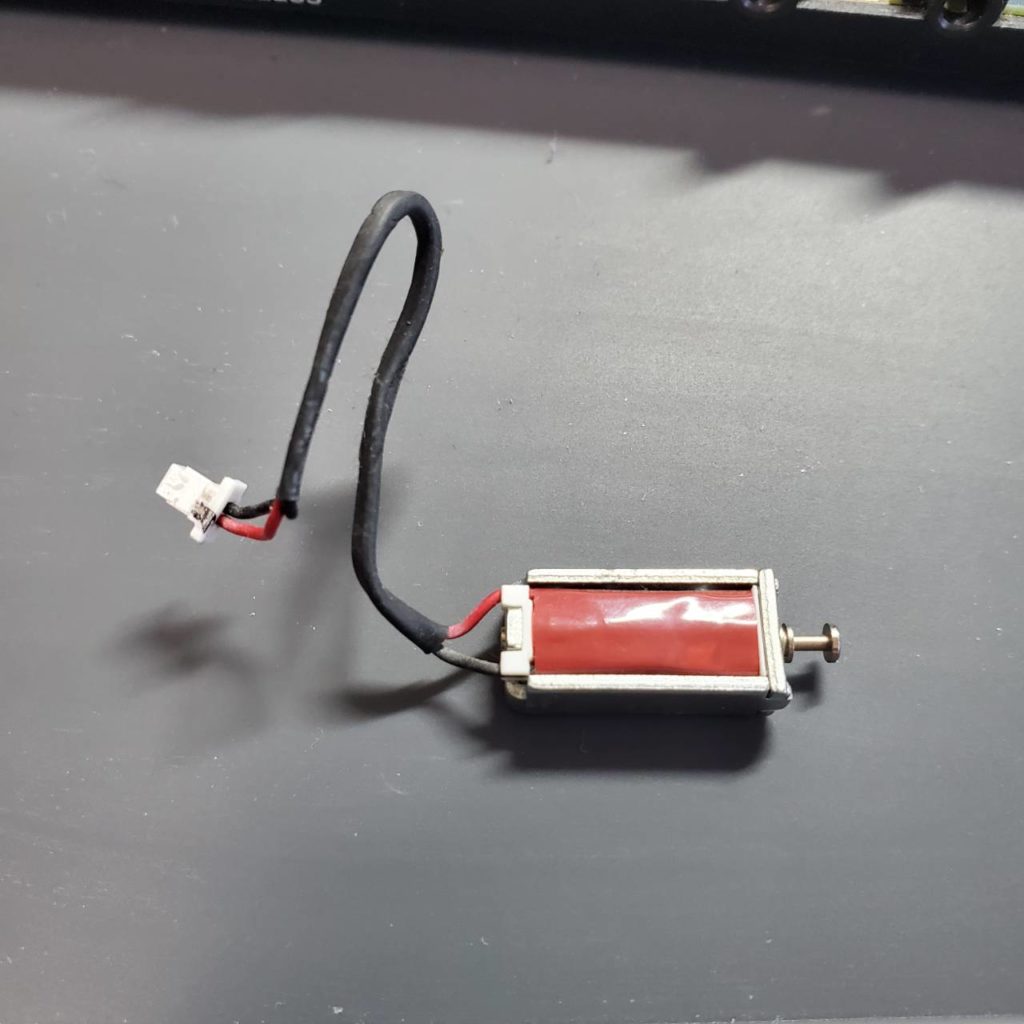

一般的なノートパソコンはドライブ自体にスライド式のディスクトレイが内蔵されていて、ゴムのような力で開閉させることが多いのですが、この機種はドライブ本体と蓋が完全に分離していてモーターの力で金属の突起を伸縮しロックしたり解除するというアナログなのかハイテクなのかわからない作りになってます。
今回はそのモーターが劣化し動かないため蓋のロックが解除できない状態でした。

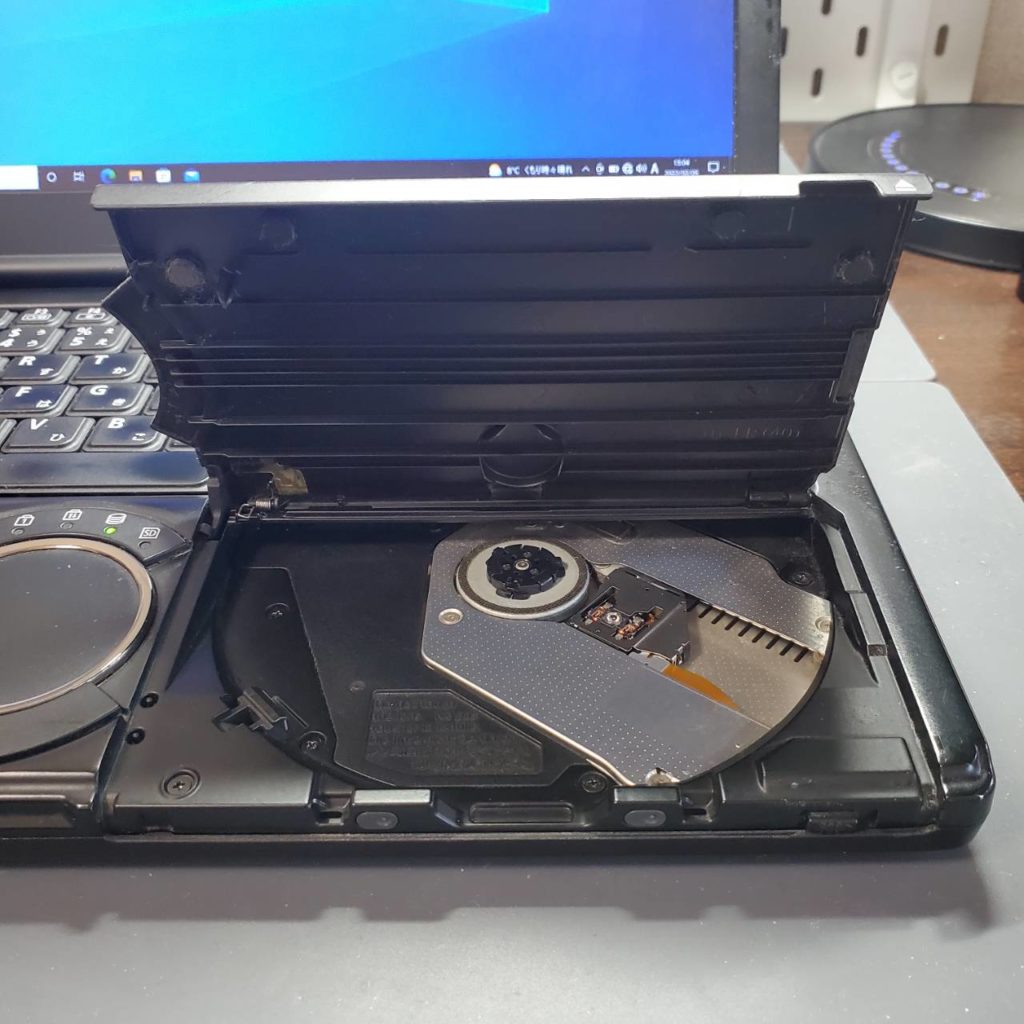

モーター交換で修理完了

モーターを交換して無事開閉するようになりました。
ディスクの読み込みも正常で他に動作不良もなかったのでこれで修理完了となります。

複雑な分解や動力が物理的なモーターなど、ミニ四駆あたりで育ってきた僕世代にはちょっとノスタルジーな想いをくれる機種でした🤖
というか、この機種も2012年から使い続けて初めての不具合が物理的に動くモーターひとつって凄いね👍
